Vázací bod otočný a sklopný typ PLDW   cena.jpg

VHODNÝ PRO OTÁČENÍ BŘEMEN POD ZATÍŽENÍM

Vázací bod s kuličkovým ložiskem,otočný o 360°
pod zatížením. Vysoce odolné oko polohovatelné v rozsahu 180°. Speciální šroub pevnostní třídy 10.9, který je zabezpečen proti ztrátě. Šroub je 100% kontrolován defektoskopií, má proti-korozní úpravu a je na něm vyznačena nosnost a velikost závitu. Lze upevnit pomocí šestihranného klíče nebo francouzského klíče. Každý vázací bod je označen číslem, které umožňuje
dohledatelnost. PLDW je na přání dostupný také
se speciální délkou závitu. Tabulka s maximální nosností v závislosti na typu aplikace jako je zdvihací zařízení, počet pramenů a úhel sklonu, je součástí uživatelské příručky a je součástí balení každého vázacího bodu

Vázací body PLDW jsou označeny nosností pro většinu nepřímých zavěšení, které vysvětluje zvýšenou nosnost v přímém zavěšení,
s 4 násobným
bezpečnostním jištěním ve všech směrech zavěšení.








































Dovolené použití:

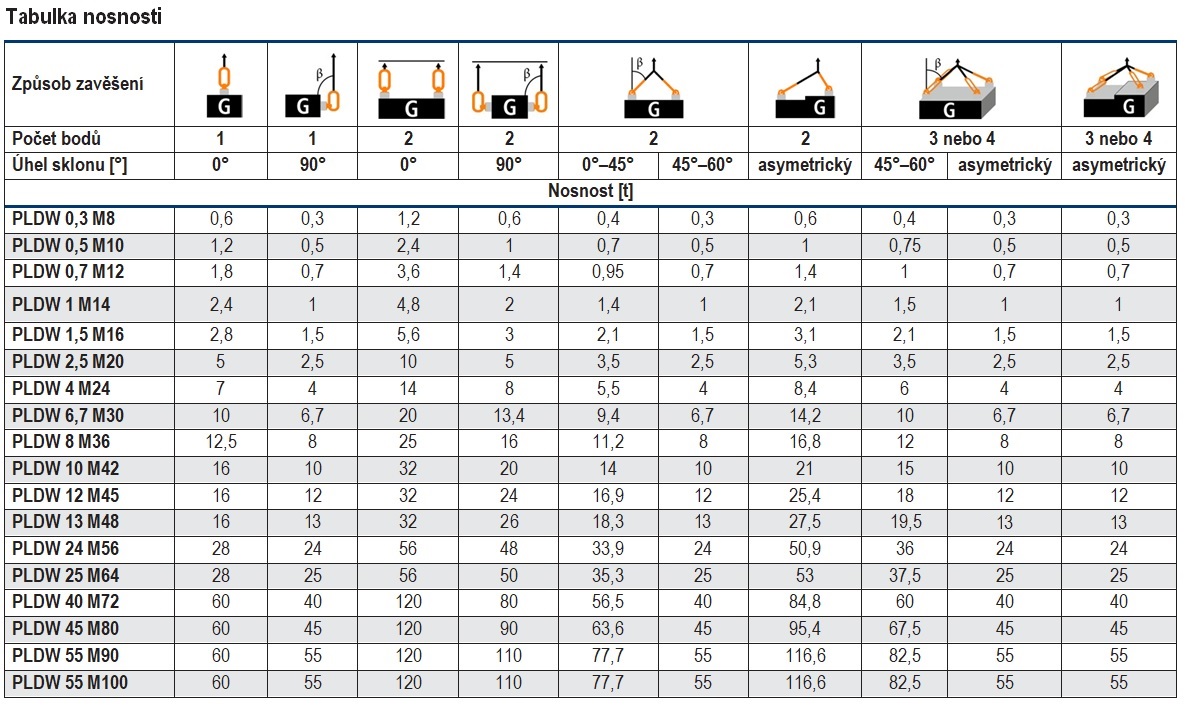

Pro náklad o nosnostech v povolených směrech zatížení (obr. 2), viz tabulka nosností.

Nedovolené použití:

Ujistěte se, že při montáži nemůže dojít k nesprávnému zavěšení břemene z následujících příčin:

  • Směr tahu je zablokován
  • Směr tahu není v předepsané oblasti (obr. 3)
  • Vázací oko se opírá o hrany nebo náklad Více informací naleznete v návodu k použití.
