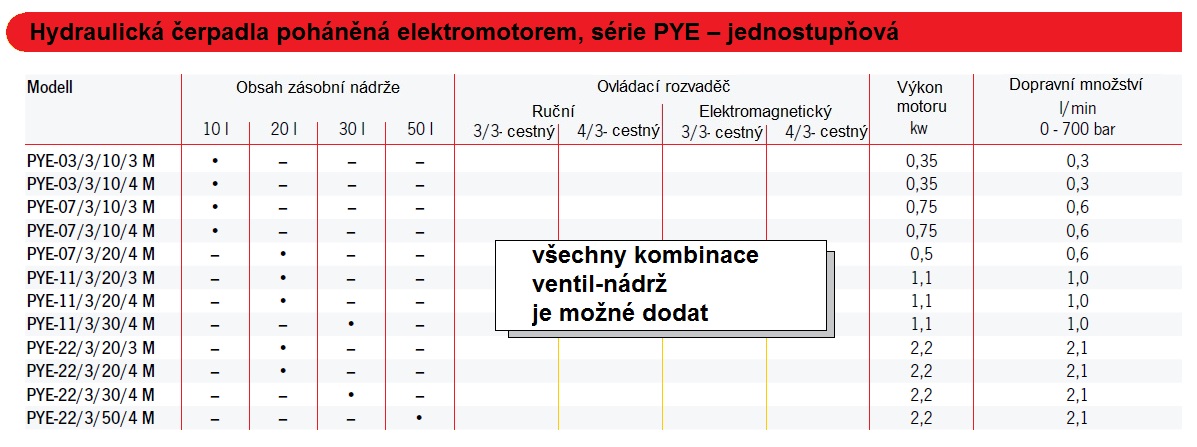

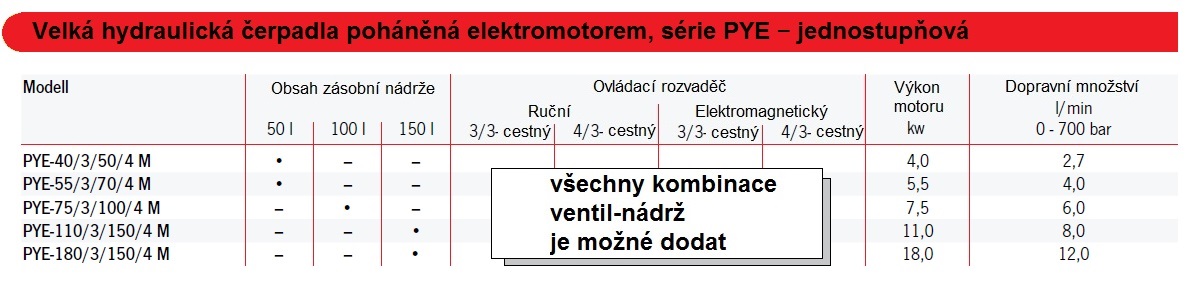

Hydraulické čerpadlo poháněné elektromotorem typ PYE a PY

Podle daného způsobu obsluhy jsou k dispozici ruční nebo elektromagnetické ovládací rozvaděče. Výhoda těch druhých spočívá v možnosti použití dálkového ovládání přes kabel, což dává obsluze volnost pohybu. Kromě toho je možné rychlejší, přesnější řízení hydraulických válců (s milimetrovou přesností).

Podle způsobu činnosti hydraulického válce, který má být k čerpadlu připojen, se čerpadla vybavují:

• ovládacím rozvaděčem 3/3 pro jednočinné hydraulické válce
• ovládacím rozvaděčem 4/3 pro dvojčinné hydraulické válce.

Oba tyto typy ovládacích rozvaděčů existují jednak jako ruční, tak i jako elektromagnetické.
Ruční ovládací rozvaděče mají tři pracovní polohy (vysouvat-zastavit-zasouvat). Ve střední poloze (zastavit) rozvaděč přepíná čerpadlo do režimu nuceného oběhu oleje bez tlaku.

Elektromagnetické ventily jsou řízeny dvěma tlačítkovými spínači (vysunovat-zasunovat). Uvolněním obou tlačítek rozvaděč rovněž přepíná čerpadlo do režimu oběhu oleje bez tlaku (funkce zastavit). Pracovní tlak neklesá a tím i daná síla na pracovním hydraulickém válci zůstává zachována.

Ovládací napětí elektromagnetických ventilů je 24 V.
Zvláštní uspořádání ovládacích rozvaděčů-zvláštní účely použití, např. nezávislé ovládání několika hydraulických válců

Výbava a zpracování:

• robustní agregáty, vhodné i pro trvalý provoz
• univerzálně použitelné pro všechny oblasti dílenských i montážních prací,
• smontované ve stavu připraveném k provozu
• spínač a třímetrový napájecí kabel motoru
• s držadly pro přenášení, olejoznakem, s plnicím/odvzdušňovacím víčkem nádrže
• včetně manometru GGY-631

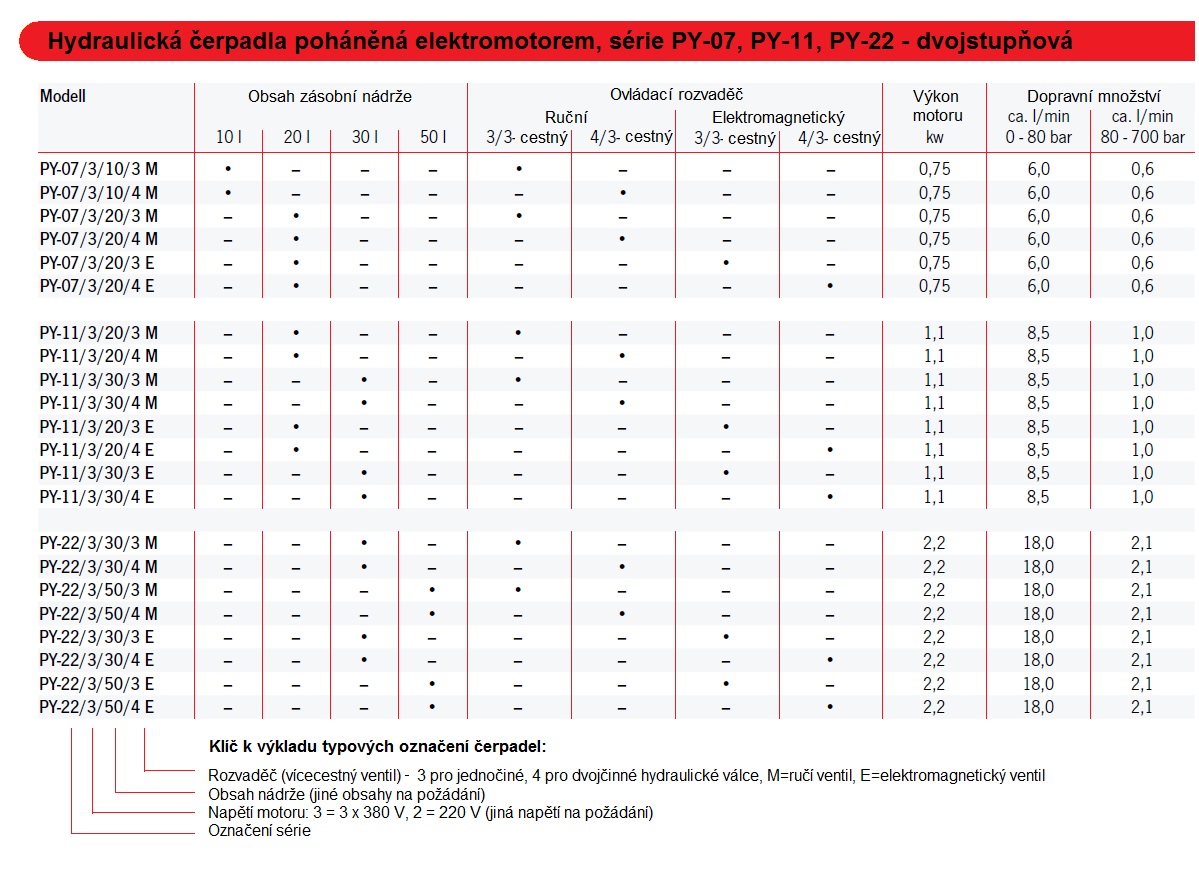

• dvoustupňový režim čerpání znamená: větší dopravní množství v 1. stupni umožňuje rychlejší zdvih naprázdno; při dosažení odpovídajícího zatížení se
• automaticky přepne na 2. stupeň
• nízká úroveň hluku díky použití normalizovaných motorů se 1450 ot/min.
• elektromagnetické ventily s dálkovým ovládáním (kabel 3m) a regulační ventil pro
• plynulé nastavení požadovaného provozního tlaku od 0 do 700 bar.
• ovládací napětí 24V pro elektromag. ventily dodává vestavěný transformátor
