Elektrický kladkostroj - Typ CPE

Nosnost 1 600 - 10 000 kg

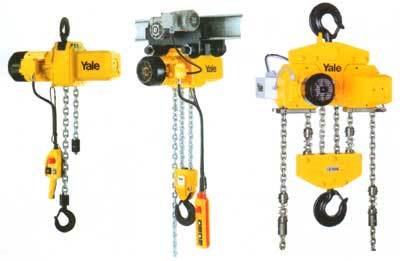

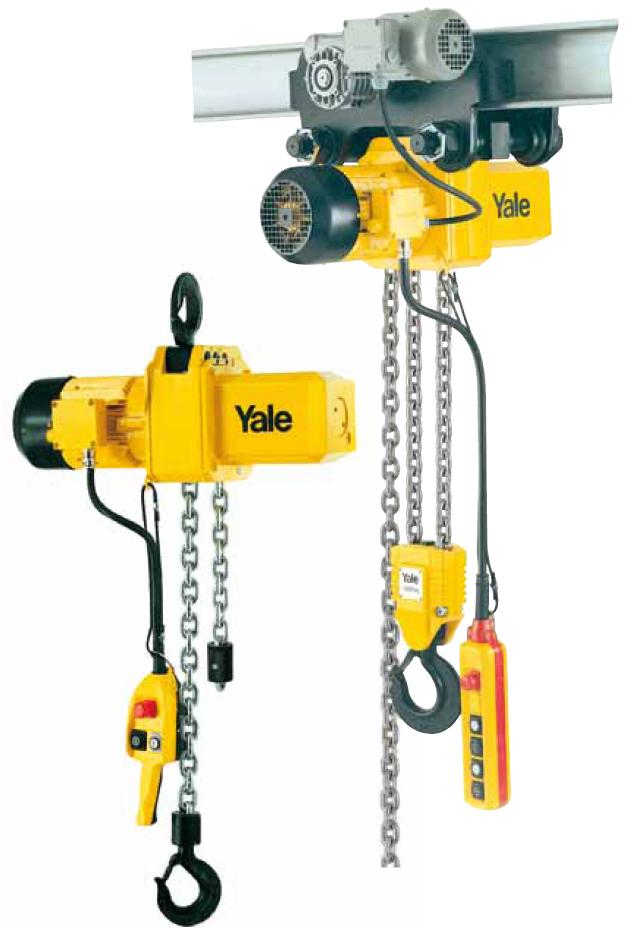

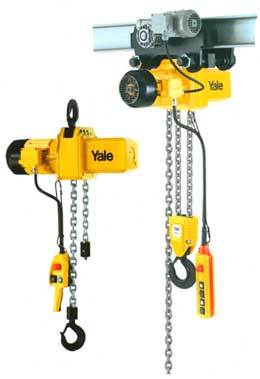

Elektrický řetězový kladkostroj typ CPE se zavěšením pomocí háku
nosnosti 1600 - 10000 kg

Elektrický řetězový kladkostroj typ CPE s integrovaným vozíkem pojezdu
nosnosti 1600 - 10000 kg

Zařízení série CPE jsou kvalitní výrobky pro profesionální použití. Přesvědčí vysokým výkonem a dlouhou dobou životnosti. Díky jasnému rozdělení konstrukčních prvků (konstrukce založená na 3 komponentách) je zajištěna jednoduchá a nákladově výhodná údržba.

VYBAVENÍ A ZPRACOVÁNÍ

• Sériová planetová převodovka pracující v olejové náplni se vyznačuje obzvlášť klidným chodem.
• Výsledkem uspořádání konstrukčních prvků je malá stavební výška (viz tabulka).
• Ve standardním provedení jsou zařízení řízena přímo. Jako doplňkové vybavení je možné 42 V.

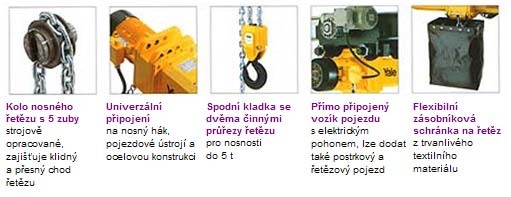

• Kolo nosného řetězu s  5 zuby vyrobené z jakostní cementační oceli je dokonale vyladěno na nosný řetěz a garantuje klidný a přesný chod nosného řetězu.
• Tvrzený a pozinkovaný článkový řetěz.
• Zatížitelný motor s klecovým rotorem má nastavitelnou pružinovou brzdu, která bezpečně udrží břemeno i při výpadku proudu.
• Motor je dimenzován pro vysoký počet spínání.
• Vybaven ochranou proti přehřátí motoru zajišťovanou bimetalovým čidlem, ochrana se aktivuje nízkonapěťovým ovládáním, které se dodává jako doplňkové vybavení na přání zákazníka.
• Evropské napětí 400 nebo 230 V, 3 fáze 50 Hz, případně 460 nebo 230 V, 3 fáze 60 Hz.
• Verze s vozíkem pojezdu VTEF (2 rychlosti) 400 V, 50 Hz resp. 460 V, 60 Hz.
• Motor s druhem krytí IP 54, třída izolace F

DOPLŇKOVÉ VYBAVENÍ

• nízkonapěťové ovládání 42 V
• různá provozní napětí na základě požadavku
• nosný hák přesazený o 90°
• motor s brzdou Niro
• řetěz z nerezové oceli
• zásobníková schránka na řetěz
• koncové vypínání v nejvyšší a nejnižší poloze háku



Dvojitý kladkostroj typ CPE 100-2
nosnost 10000 kg

Typ CPE 100-2 sestává ze dvou modelů CPE 50-2. Spojení je provedeno pomocí nosného rámu. Provedení se zavěšením pomocí háku, ručním nebo elektrickým pojezdem. Integrováno je sériové koncové vypínání v nejvyšší a nejnižší poloze háku. Sériové vybavení stykačovým ovládáním 42 V.

PŘÍVOD PROUDU PROSTŘEDNICTVÍM  VLEČNÝCH KABELŮ YALE

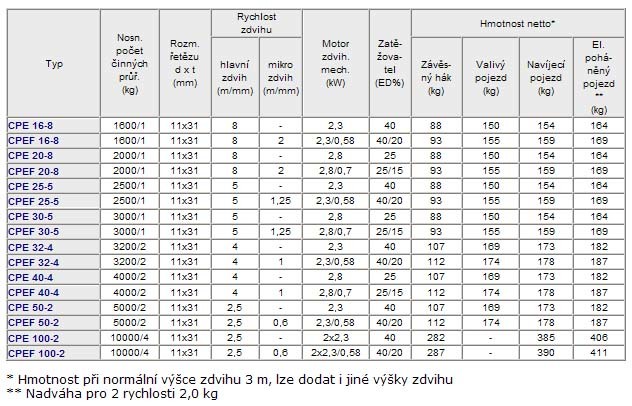

Technické údaje

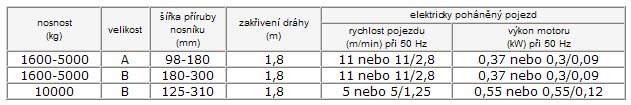

TECHNICKÉ ÚDAJE VOZÍKŮ POJEZDU
všechny míry jsou v mm

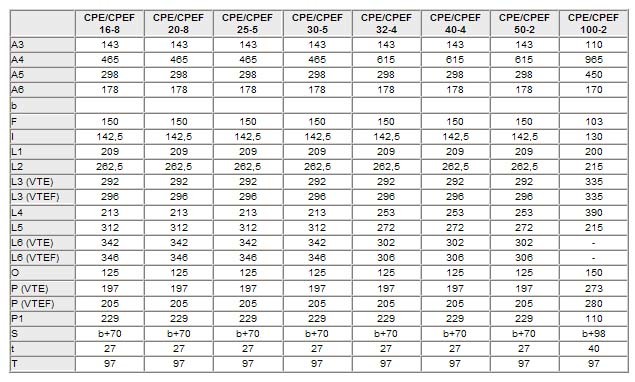

 Rozměry

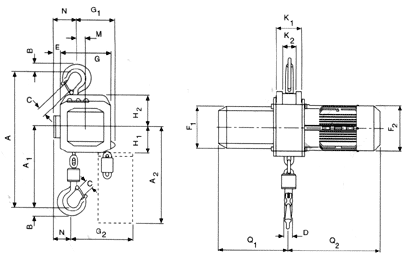

Typ CPE se zavěšením pomocí háku, s jedním činným průřezem řetězu
1600-3000 kg

















Typ CPE se zavěšením pomocí háku, se dvěma činnými průřezy řetězu
3200-5000 kg

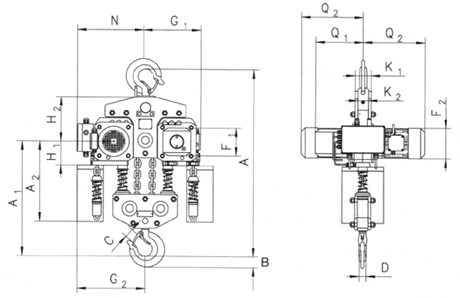

Typ CPE 100-2 se zavěšením pomocí háku
10000 kg

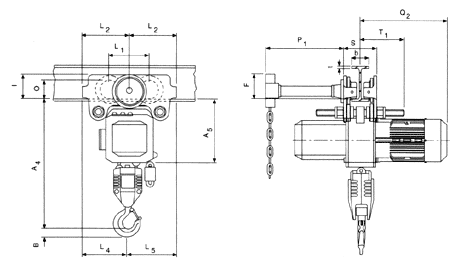

Typ CPE
Pevné spojení s postrkovým nebo hnaným pojezdem pomocí račního řetězu.

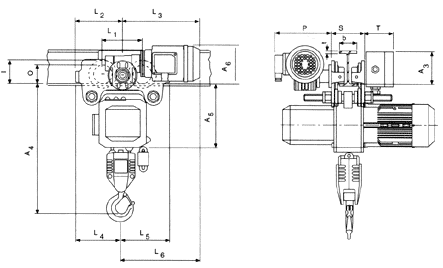

Typ CPE
Pevné spojení s elektricky poháněným vozíkem pojezdu.



















Typ CPE 100-2
Pevné spojení s elektricky poháněným vozíkem pojezdu.
