Nosič sudů univerzální typ NSU 300/600

Určen pro závěsnou manipulaci se sudy, příp.plastovými nádobami o max. hmotnosti 300 kg při jmenovitém průměru sudu 600 mm ve stavebnictví, nebo v průmyslových provozech.

Nosič sudů univerzální NS 300/600 je určen pro závěsnou manipulaci se sudy, jejichž jmenovitý vnější průměr je 600 mm a jejichž maximální hmotnost je 300 kg. Při manipulaci může být osa sudu vodorovná nebo svislá a lze i tuto polohu měnit.

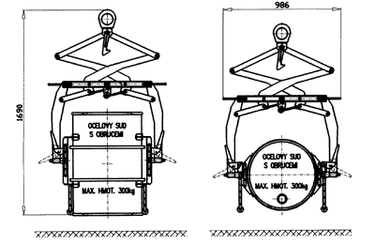

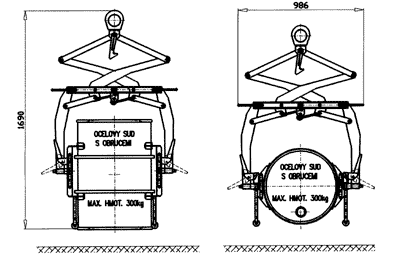

Nosič sudů univerzální NSU 300/600 je tvořen dvěma soustavami ramen a s nimi spojených táhel, otočně spojených s kloubově uloženým závěsným okem ve své horní části. Tato dvojice ramen je otočně připojena ke střednímu nosníku ve dvou místech. Na stejném středním nosníku jsou v jeho krajích opět otočně připevněna svírací ramena, na které působí táhla, připojená k ramenům. Svírací síla je pak úměrná hmotnosti manipulované nádoby – sudu včetně vlastní hmotnosti Nosiče. Svírací ramena jsou na svých spodních koncích opatřena tvarovanými čelistmi, opatřenými pryžovými podložkami pro zvýšení adheze. Tvarované čelisti jsou natáčecí s možností zajištění v poloze pro svislou i vodorovnou polohu sudu a dorazy, kterými se Nosič při změně do přepravního uspořádání opře o podložku či zem. Pro synchronizaci natáčení ramenového mechanizmu jsou ramena propojena antiparalelogramem.

Nosič sudů je vybaven úchytem, kterým se zajišťuje mechanizmus v přepravním uspořádání. Úchyt se zajišťuje automaticky a uvolňuje ručně.


TECHNICKÉ PARAMETRY

Nosnost 300 kg
Min. průměr sudu 600 mm
Max. průměr sudu 800 mm
Hmotnost 39,6 kg
