Pákový řetězový zvedák typ C/D 85

UNIVERZÁLNÍ ZAŘÍZENÍ

Typ D 85 s článkovým řetězem - Nosnost 750 - 10000 kg

Typ C 85 s válečkovým řetězem - Nosnost 750 - 10 000 kg

Řehtačkový řetězový zvedák je všestranný přenosný zvedák, použitelný pro tažení, napínání a zvedání břemen. Jeho obsluha je jednoduchá a bezpečná. Díky bezproblémové obsluze zvedáku je možné jeho všestranné použití v libovolné poloze. Řehtačkový řetězový zvedák se dodává jako model D85 s volně ohebným článkovým řetězem nebo jako model C85 s válečkovým Gallovým řetězem.



Výbava a zpracování:

  • Uzavřené pouzdro s krytem, ruční pákou a spodní kladnicí z vysoce kvalitní temperované litiny zaručuje robustnost celé konstrukce.
  • Nosné řetězové kolo je v provedení pro článkový řetěz vyrobeno z litiny s kuličkovým grafitem a opatřeno precizně vytvarovanými prohlubněmi pro články nosného řetězu, což umožňuje jeho šetrné odvalování a zajišťuje jeho dlouhou životnost.
  • Nosné řetězové kolo je v provedení pro válečkový řetěz vyrobeno z chrommolybdenové oceli. Přesné ozubenía vedení řetězu, které je předlito v pouzdru, zajišťuje hladký průchod řetězu mechanizmu zvedáku.
  • Díky použití vysoce kvalitních materiálů vznikla robustní pracovní pomůcka, která je vhodná pro tvrdé provozní podmínky v dílnách i ve venkovním prostředí. Má téměř neomezené možnosti použití v dílnách, ve strojírenské výrobě, v ocelárnách, loděnicích, montážních provozech, v pozemním i důlním stavitelství. Je ideální k přesunu a ukládání těžkých strojů i k upevněni těžkých nákladů při přepravě. Usnadňuje překládání rourv šachtách a výkopech. Je dostatečně odolný pro použiti v dolech i ve vodním prostředí.

  • Originální řehtačkový řetězový zvedák Yale  je certifikován a schválen k používání velkým počtem národních i mezinárodních úředních zkušeben. Stejně jako všechna zvedací zařízení Yale splňuje požadavky směrnice Evropského společenství pro strojní zařízení č. 89/392 a pozdějších směrnic, které ji pozměňují. Výroba podléhá přísné kontrole kvality v souladu s podmínkami certifikace (DQS, registrační číslo 25 151-03) podle normy DIN (EN) ISO 9001 (vydání ze srpna 1994).



Každý zvedák Yale  je ve výrobním závodě zkoušen při přetížení. Zvedáky jsou dodávány s osvědčením o zkoušce, které obsahuje výrobní číslo, a s návodem k obsluze, který zahrnuje prohlášení o konformitě výrobku v EU.

















1-provedení s článkovým řetězem: nosné řetězové kolo z litiny s kuličkovým grafitem
  -provedení s válečkovým řetězem: nosné řetězové kolo z chrommolybdenové oceli

2-ruční páka z temperované litiny nebo v provedení z ocelové trubky s ochrannou rukojetí

3-originální článkové řetězy Yale jsou označeny písmenem  -Y-

4-závěsný i břemenový hák z vysoce legované zušlechtěné oceli

5-uvolnění chodu řetězu  - lze dodat na požádání

6-třecí destičky neobsahující azbest

7-automaticky působící zátěžová brzda

8-válečkové řetězy Yale (bezpečnostní faktor 5:1)

  • Uzavřené pouzdro s krytem, páka a spodní kladnice z vysoce kvalitní temperované litiny zaručují pevnost a robustnost celé konstrukce. Vedeni řetězu je předlito v pouzdru, čímž je zaručen hladký průchod řetězu mechanizmem zvedáku.
  • Automaticky účinkující osvědčená zátěžová brzda má plochý závit v mezním rozsahu samosvornosti. Tím je spolehlivě zabráněno prokluzu a tím i uvolněni brzdy při střídavém zatížení (například při použití zvedáku k upnutí přepravovaných nákladů).
  • Všechny konstrukční díly zátěžové brzdy jsou zhotoveny z materiálů vysoké kvality a dodatečně pozinkovány a chromátovány.
  • Stejně jako u všech zdvihacích zařízení Yale, jsou i zde použity třecí destičky neobsahující asbest. Zpětná pojistka s rohatkou zajišťuje brzdě spolehlivé držení i v extrémních situacích.
  • Ruční páka z temperované litiny, nebo v provedení z ocelové trubky s ochrannou rukojetí.
  • Závěsný i břemenový hák jsou z vysoce legované zušlechtěné oceli odolné proti stárnutí.
  • Při přetížení se pootevírají, aniž by se zlomily. Háky, které jsou sériově opatřeny pojistkami, jsou otočné o 360 stupňů.
  • Nosné řetězové kolo je v provedení pro válečkové Gallovy řetězy vyrobeno z chrom molybdenové oceli, s přesným ozubením, a zajišťuje hladký chod řetězu. U provedení pro článkové řetězy je nosné řetězové kolo odlito ze sférické litiny s precizně vytvarovanými prohlubněmi pro články nosného řetězu, které zajišťují jeho šetrné odvalování a dlouhou životnost.
  • Článkové řetězy s vysokou pevností a s povrchovou ochranou článků odpovídají v současnosti platným národním i mezinárodním normám a předpisům. Originální řetězy Yale jsou značeny značkou - Y -.
  • Válečkové řetězy se vyznačují vysokou pevností proti přetržení (bezpečnostní koeficient 5).
  • Originální řetězy Yate jsou značeny značkou - Y -.
  • Na požádání se dodává s možností uvolnění chodu řetězu, pokud je požadováno rychlé uvázání k nákladu nebo rychlý pohyb protahováním v obou směrech, a omezovači zarážky.
  • Všechny zvedáky mohou být opatřeny pojistkou proti přetížení, která je konstruována jako kluzná třecí spojka a která účinkuje při dosažení hodnoty přetížení 25 % +15 %. Tím je účinně zabráněno zdvíhání břemen vyšší hmotnosti. Spouštění břemene je ale přesto možné kdykoliv.

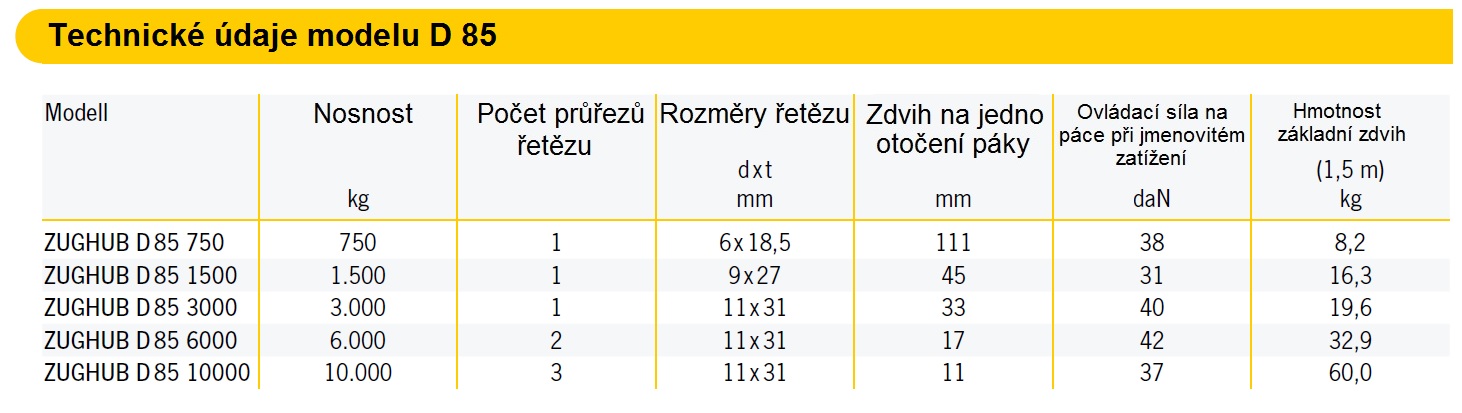

Provedení jednotlivých nosností



Zdvihací zařízení Yale nejsou určena pro dopravu osob a nesmí být pro tyto účely použita.
