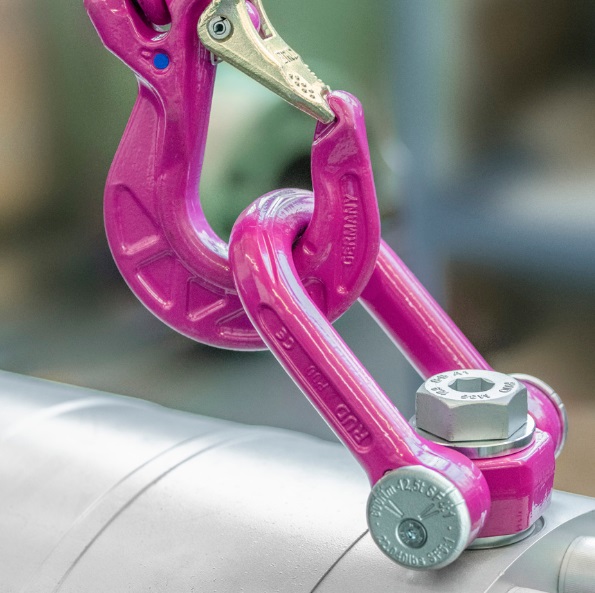

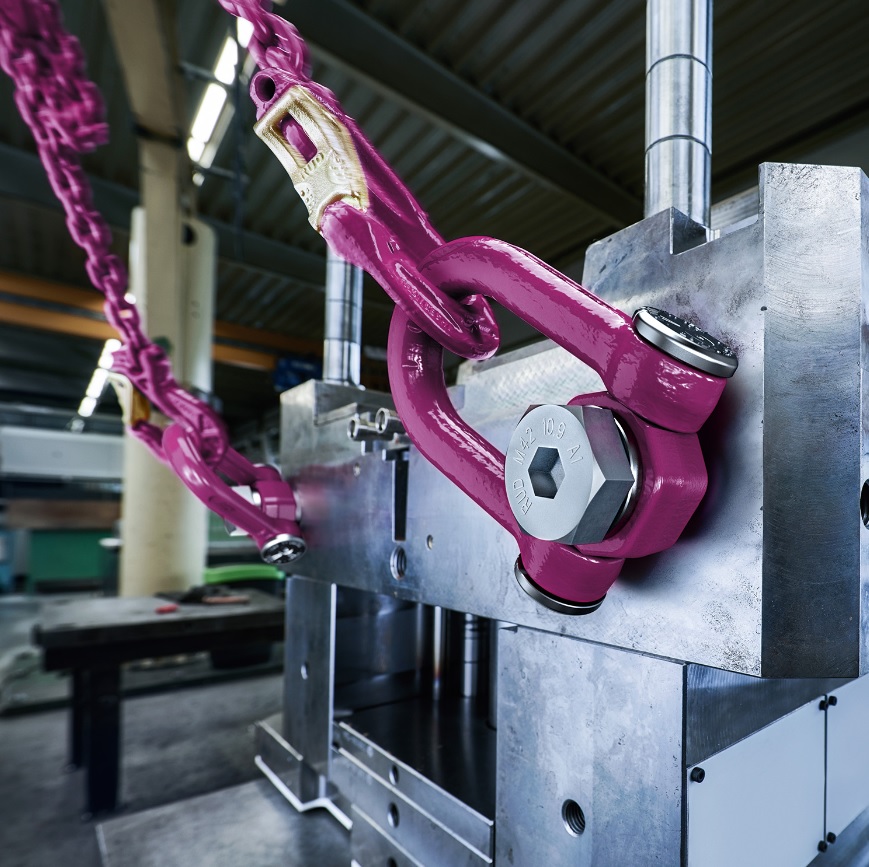

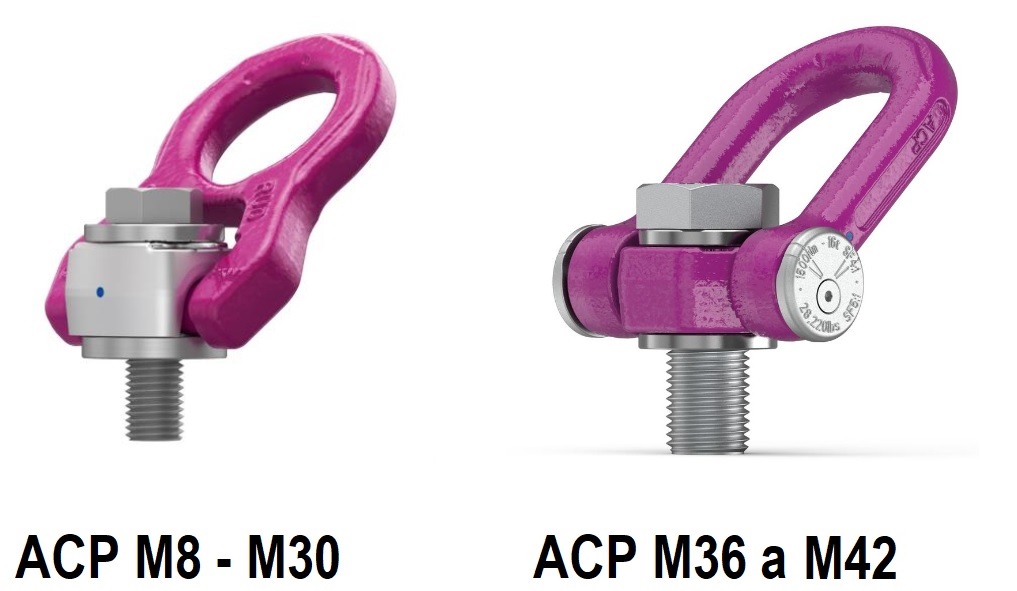

Vázací bod otočný a sklopný ACP-TURNADO

Nosnost 0,7 a 16t

K dispozici jsou i palcové závity UNC 1/2" - 1 3/4" a také varianty s prodlouženou délkou šroubu.
Zatížitelný ve všech směrech, otočný o 360°, závěsné oko sklopné o 180°, bezpečnostní faktor 4:1.
ACP TURNADO je v souladu s normou ČSN EN 1677, ale také například s americkou normou ASME B30.26.
Max rozsah pracovní teploty -40 °C až 100 °C, max rozsah pracovní teploty s redukcí nosnosti do 350 °C.

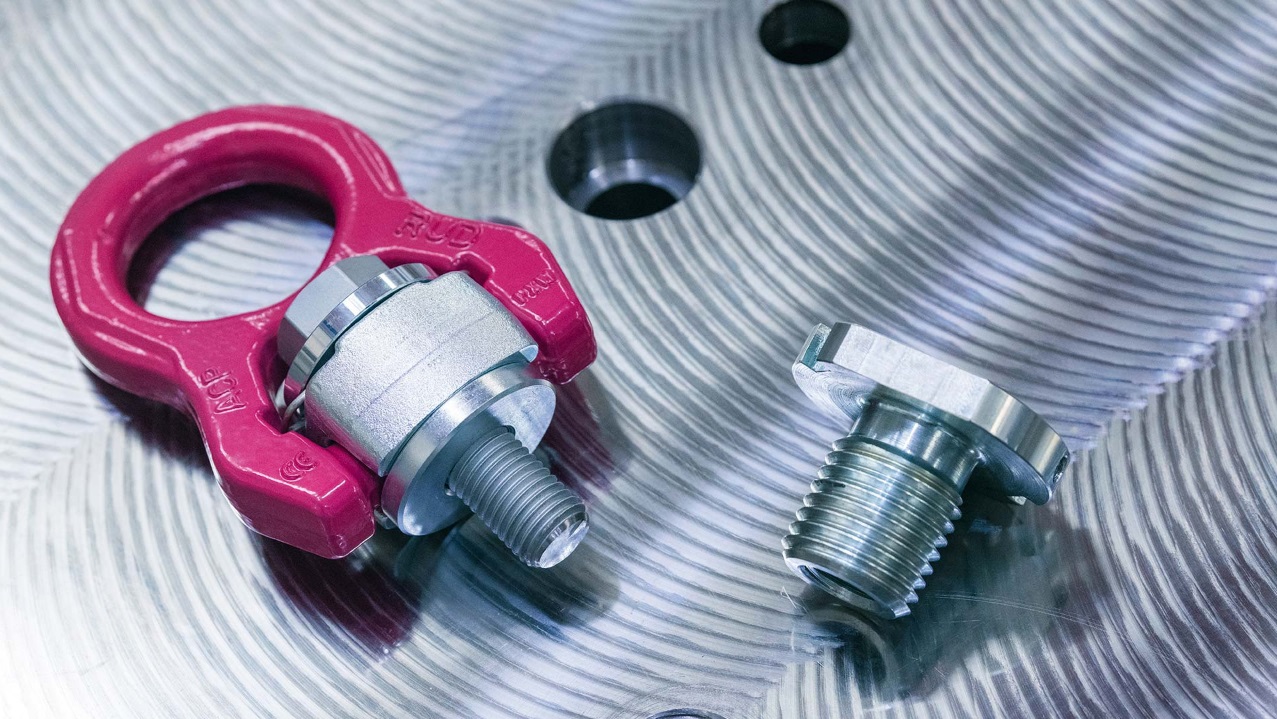

Speciální konstrukce a pružinový systém zamezují, aby vázací bod při zdvihu břemene zůstal v nežádoucí poloze a zajišťují tak plynulý chod při průběžném zatěžování a následném zdvihání. Součástí vázacího bodu je šroub ICE-Bolt (u závitů M8 až M24) ze speciálního patentovaného materiálu, který se vyznačuje vysokou tvrdostí, vyšší pevností v ohybu a nízkou opotřebovatelností. V případě potřeby ho lze vyměnit za nový (náhradní díl). Optimalizovaný tvar a konstrukce ve spojení se šroubem ICE-Bolt znamená až o 30 % vyšší nosnost než u jiných bodů při srovnatelné velikosti závitu.

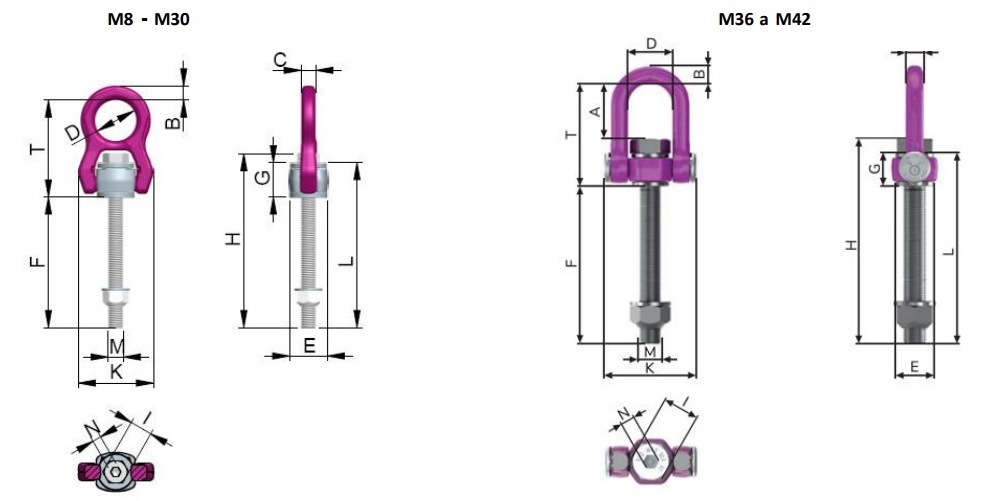

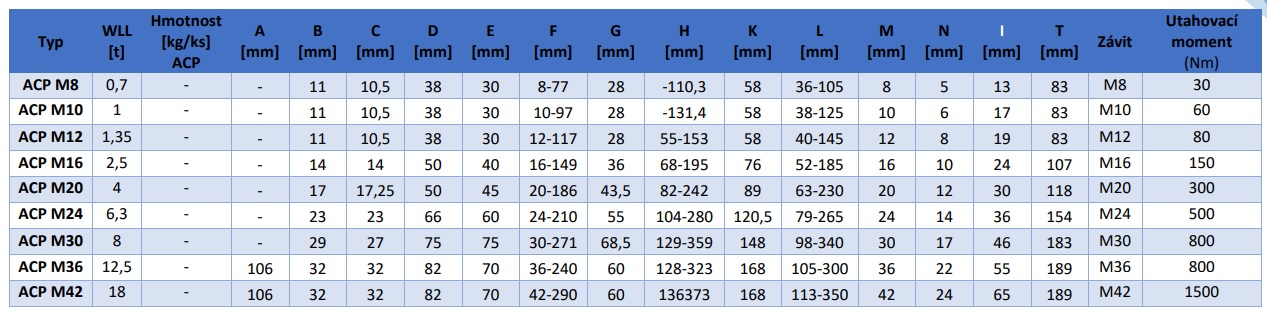

   Speciální délka závitu

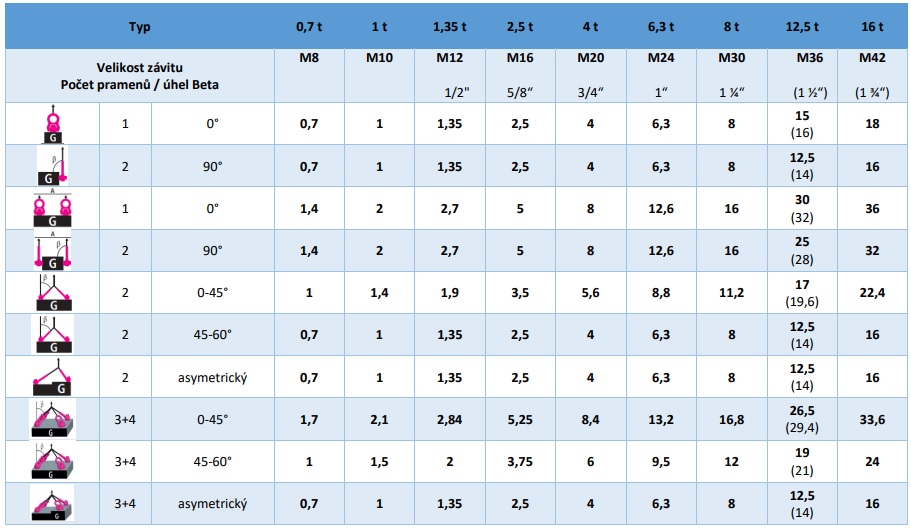

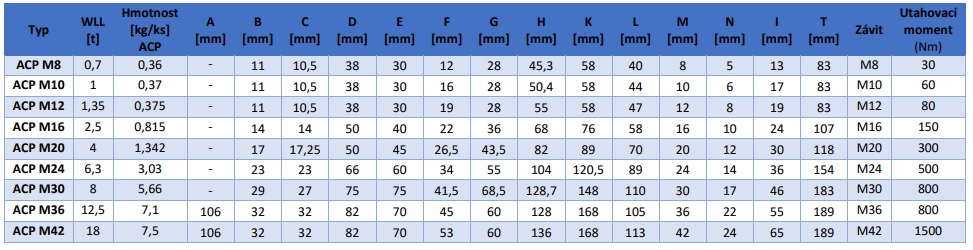

  Nosnostní tabulka
