Úvod > Vázací body > Vázací body šroubovací > Vázací bod otočný typ PLGW

pewa.jpgVázací bod otočný typ PLGW  cena.jpg

pewag představuje světovou novinku na trhu: patentovaný PLGW vázací bod bez potřeby použít nářadí. Na základě stávajících pewag standardů jsme navrhli a vyrobili vázací bod pro upevnění bez pomocí nářadí, který může být dotažen a nastaven ručně ve směru zatížení.

Je otočný v rozsahu 360°, obsahuje patentovaný a speciální vyměnitelný šroub z materiálu třídy 10.9, který je 100% defekto-skopicky testován má dobrou chromátovou protikorozivní úpravu a vyznačenou nosnost s velikostí závitu. Každý vázací bod je opatřen sériovým číslem umožňujícím dohledatelnost. PLGW je také dostupný v provedení s UNC-závitem.

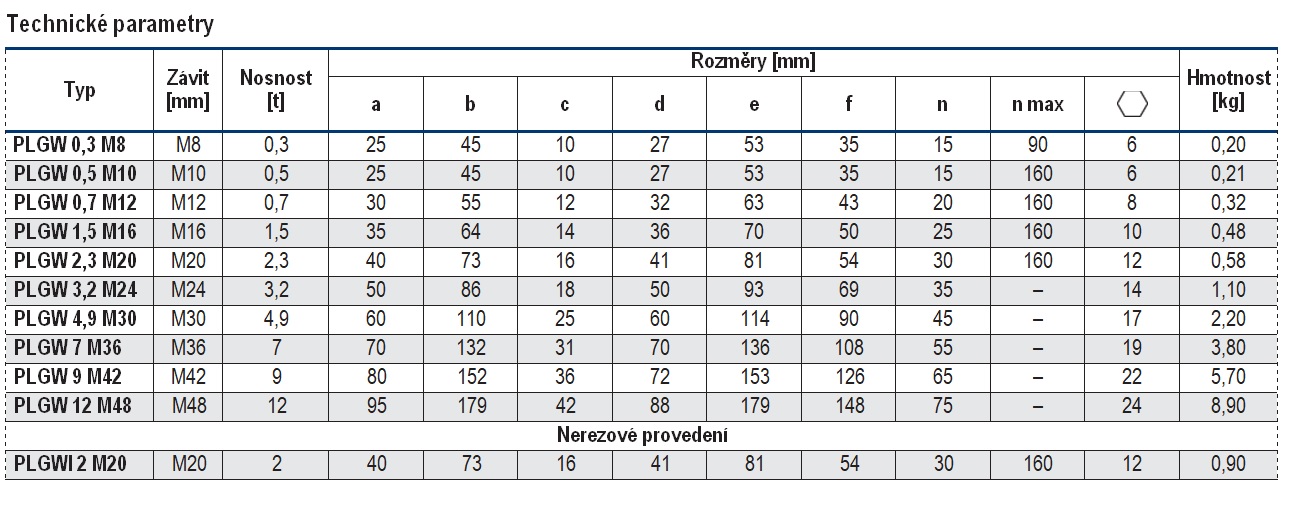

Tabulka s různou maximální nosností v závislosti na typu aplikace v souvislosti s druhem zvedacího zařízení, počtem pramenů a úhlem sklonu, je součástí uživatelské příručky a balení.

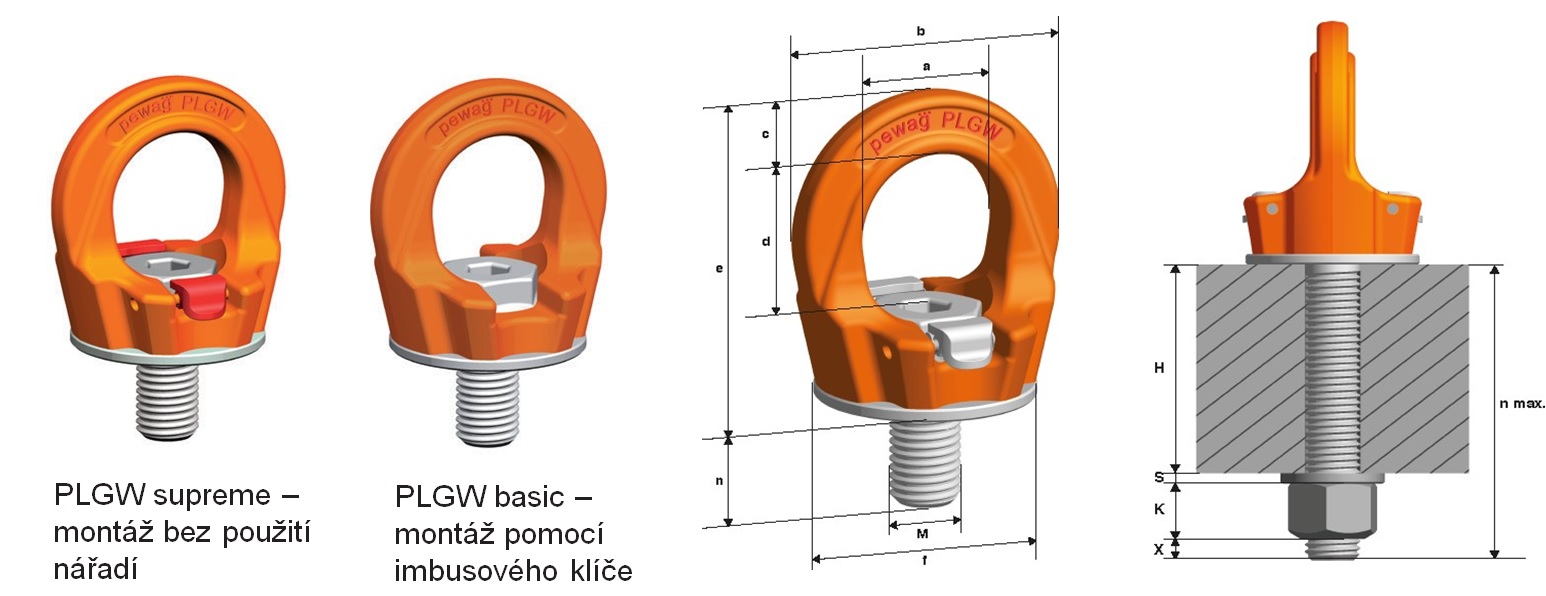

PLGW supreme: montáž a demontáž bez nářadí

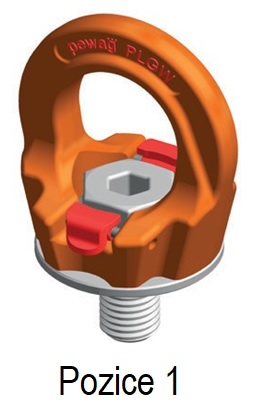

Klapka v pozici 1: klapka nesmí být v kontaktu se šroubem

  • Pojistka je zajištěna pomocí patentové pružiny
  • Oko vázacího bodu je otočné

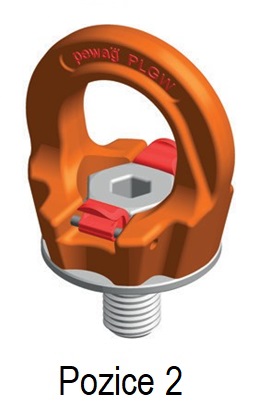

Klapka v pozici 2: klapka je v kontaktu se šroubem

  • Pojistka je zajištěna pomocí patentové pružiny
  • Oko vázacího bodu se neotáčí, utahovací síla je přenesena na šroub a vázací bod může být tedy namontován/demontován




Dovolené použití:

Pro náklad o nosnostech v povolených směrech použití (obr. 2), viz tabulka nosnosti.
Nastavte vázací bod před zvedáním do povoleného směru tahu.

  • 4 násobný bezpečnostní faktor v povolených směrech zavěšení

Nedovolené použití:

Ujistěte se, že při montáži nemůže dojít k nesprávnému zavěšení břemene z následujících příčin:

  • Směr tahu je zablokován
  • Směr tahu není v předepsané oblasti (obr. 3)
  • Vázací oko se opírá o hrany nebo náklad
  • Montáž s přídavnými nástroji (např. nástavci) není povolená

Více podrobností a informací naleznete v návodu k obsluze.
