Elektrický bubnový naviják typ RPE


Lanové navijáky firmy Yale konstrukční řady RPE a RPA jsou koncipovány se zaměřením na výkon, účinnost a bezpečnost a poskytují řadu výhod a možností. Jejich mimořádně kompaktní a pro použití vyhovující krychlový tvar, robustní konstrukce a universální odvíjení lana umožňující použití navijáku téměř v každé poloze činí z navijáku silného pomocníka při zvedání a tažení břemen.

Dimenzování navijáků odpovídá DIN 12020, třída pohonu 1Bm splňuje předpisy na ochranu proti úrazům. VBG 8 ( Navijáky, zdvihací a tažná zařízení) a samozřejmě směrnice ES pro strojní zařízení.
Každý lanový naviják je v závodě podroben zkoušce při přetížení a je expedován s osvědčením o zkoušce, ve kterém je uvedeno sériové číslo a s návodem použití, jehož součástí je i prohlášení výrobce zařízení o shodě v rámci ES.

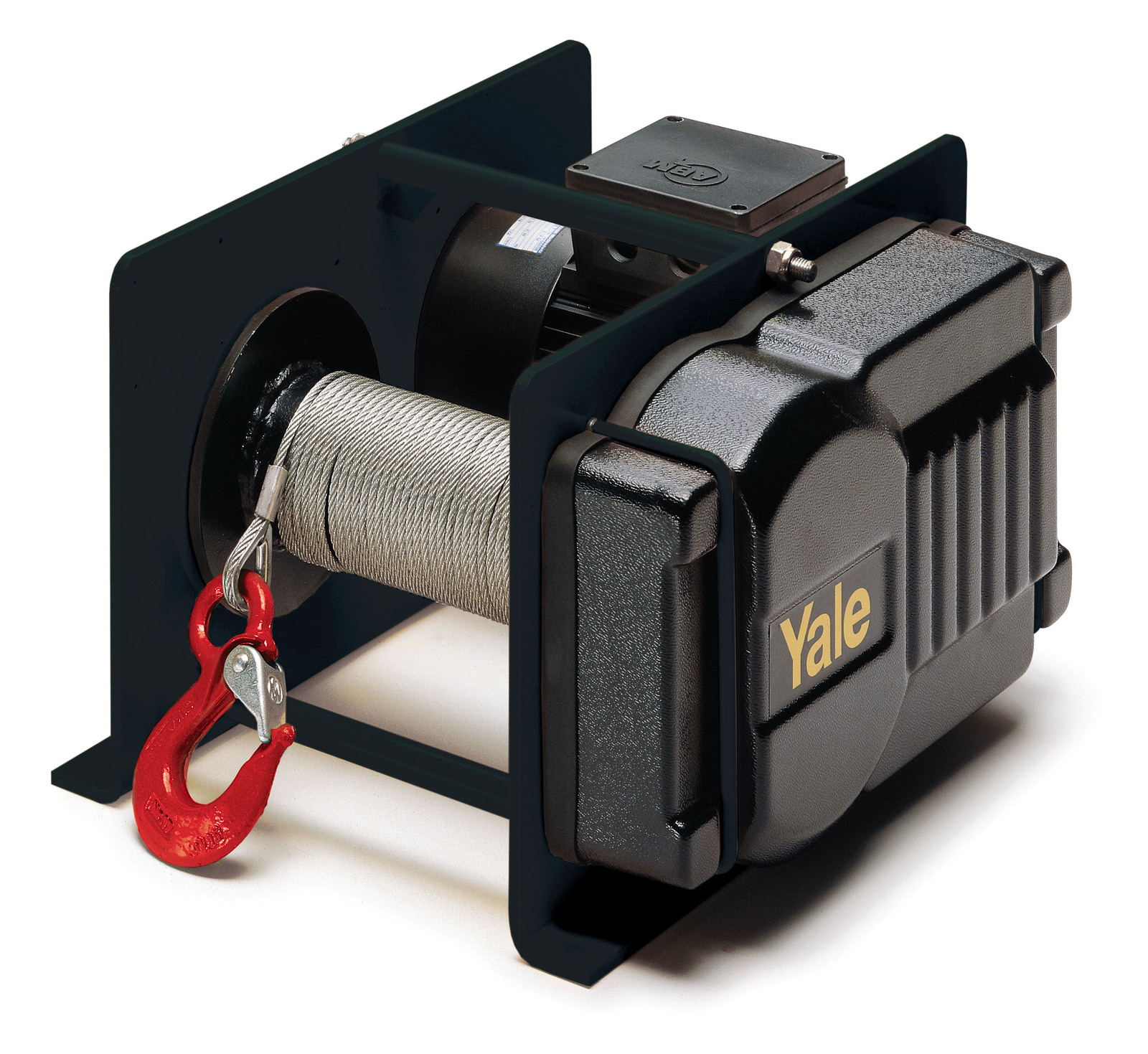

 1 Produktová foto.jpg





Zpracování a vybavení

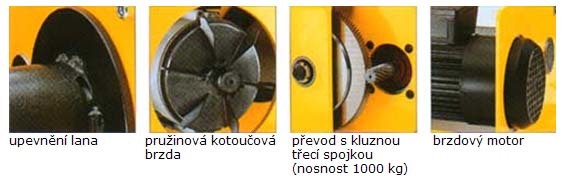

  • uvnitř namontovaný brzdový motor umožňuje kompaktní rozměry navijáku
  • standard: evropské napětí 230/400 V, 50 Hz, tři fáze, druh krytí IP 54, třída izolace F
  • nastavitelná kluzná třecí spojka na ochranu navijáku proti přetížení (od nosnosti 1000kg)
  • převodovka s čelními koly se šikmým ozubením 1. stupně zajišťuje velmi klidný chod. Díky tukovému mazání je použitelný v jakékoli poloze
  • Pružinová kotoučová brzda integrovaná v motoru zajišťuje přidržení břemen i v případě výpadku proudu.
  • Lanový buben je standardně v hladkém provedení.
  • Součástí bubnu je upevnění lana s možností převíjení pro navíjení několika vrstev lana, aniž by došlo k jeho poškození.
  • Přímé ovládání je součástí standardního vybavení
  • Bezpečné vypnutí navijáku v nouzovém případě je možné řídicím spínačem s nouzovým tlačítkem.

Lze dodat zvláštní provedení podle VGB 70 pro jevištní techniku.






Doplňkové vybavení

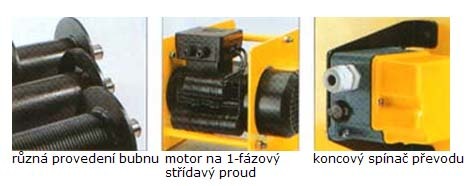

Různá provedení bubnu, např. prodloužený pro větší množství lana, drážkování pro lepší vedení lana, s přepážkou a s úchytem pro 2. lano pro umožnění současné práce se dvěma lany (provoz s přesuvným navíjením lana)

  • Koncový spínač převodu pro omezení dráhy lana v obou směrech.
  • Motor na střídavý proud - 1 fázi 230 V, 50 Hz pro mobilní použití navijáků.
  • Řízení pomocí závěsného ovladače včetně řídicího spínače s nouzovým vypínáním a 2 m řídicím vedením.
  • Stykačové ovládání s řídicím napětím 42 V při použití koncového spínače nebo spínače s trhacím lankem.
  • Spínač s trhacím lankem pro automatické zastavení navijáku při poklesu tažné síly lana, např. při nasazování břemena.
  • Frekvenční měnič pro plynulou regulaci rychlosti.























            Jevištní provedení.jpg

                            Antikorozní provedení                                                                                           Jevištní provedení
