Úvod > Vázací body > Vázací body šroubovací > Vázací bod otočný a sklopný typ PLBW

pewa.jpgVázací bod otočný a sklopný typ PLBW  cena.jpg

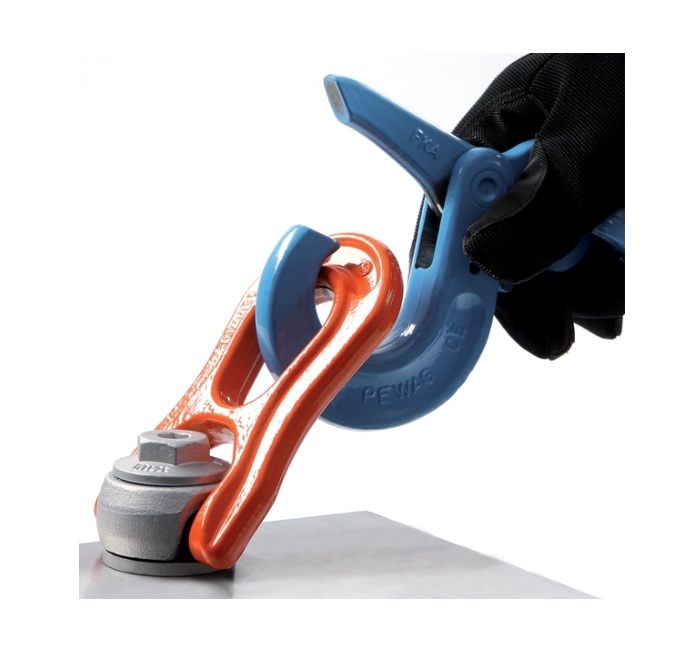

360° otočný vázací bod. Oko je zatížitelné v rozsahu 180° a může být zafixováno v kterékoli poloze díky vyměnitelné a patentované pružině. Podobně vyměnitelný je také speciální šestihranný šroub pevnostní třídy 10.9 , který je zabezpečen proti ztrátě. Šroub je 100% kontrolován defektoskopií, má protikorozní úpravu a je na něm vyznačena nosnost a velikost závitu. Lze upevnit pomocí šestihranného klíče nebo francouzského klíče.

Vázací body PLBW jsou označeny individuálním sériovým číslem, s možností zpětného dohledání, a nosností pro většinu způsobů zavěšení. V dovolených pracovních pozicích odpovídá bezpečnost 5ti násobnému jištění. PLBW je k dispozici s metrickým a UNC závitem, s ohledem na to, že váz. body s metrickým závitem jsou také dostupné ve více spec. délkách. Tabulka s různou maximálními nosností v závislosti na typu aplikace v souvislosti s druhem zvedacího zařízení, počtem pramenů a úhlem sklonu, je součástí uživatelské příručky a je přiložena v balení.    bbax.jpg





Dovolené použití:

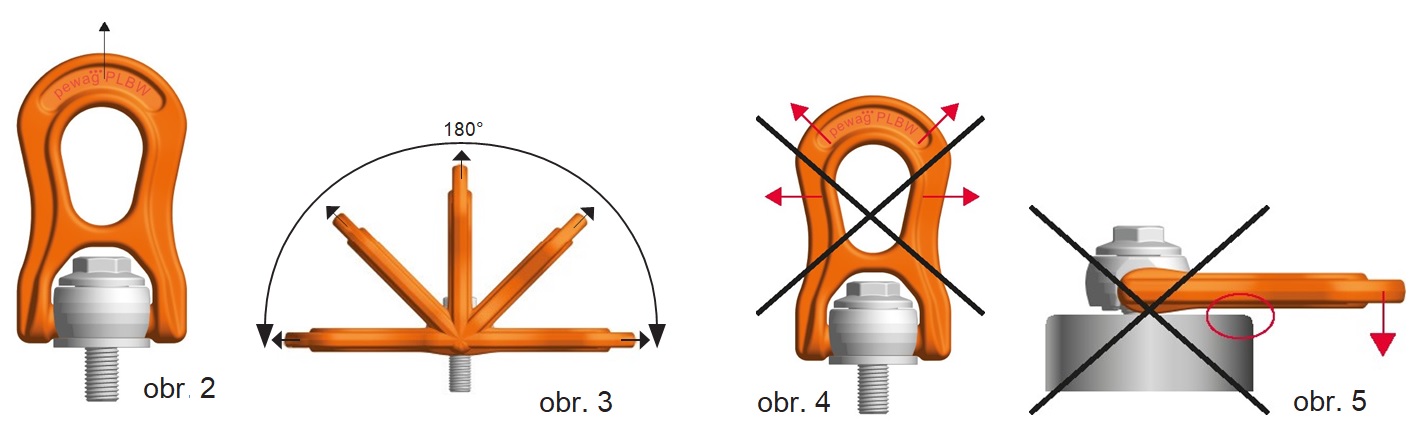

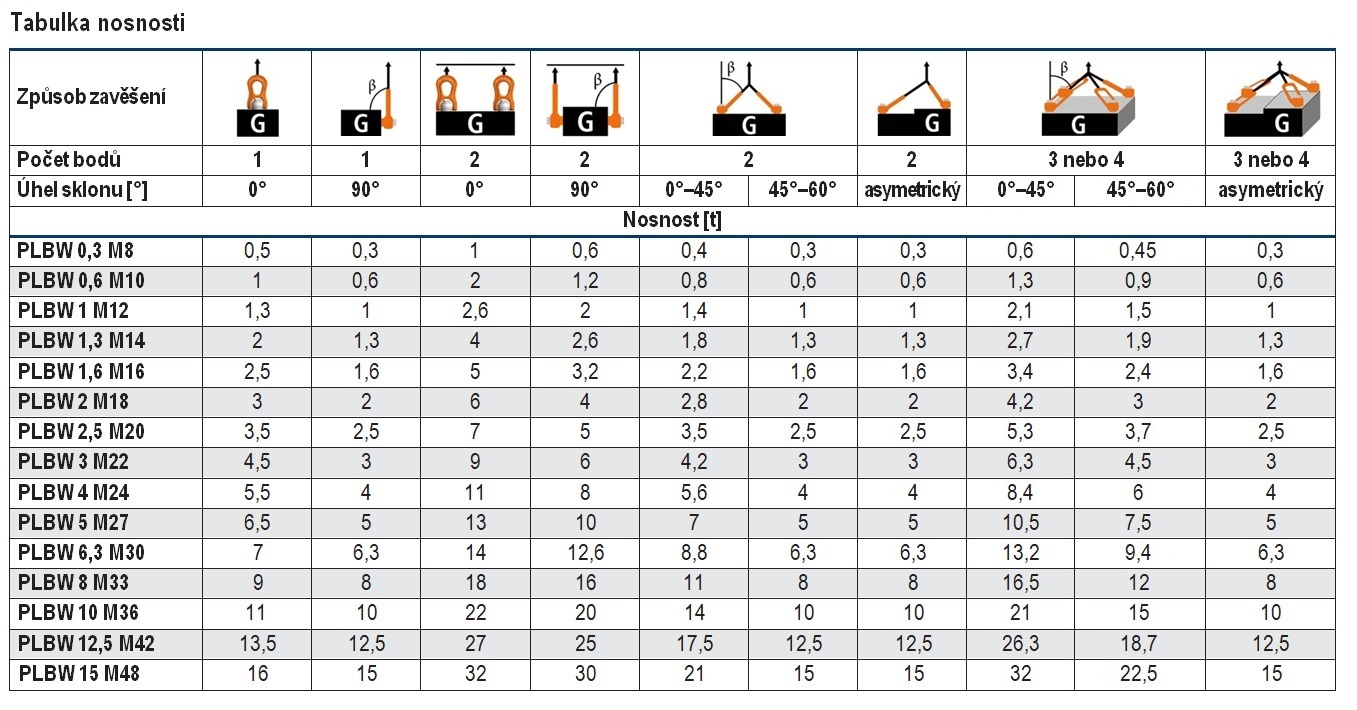

Pro náklad o nosnostech v povolených směrech použití (obr. 2 a 3), viz tabulka nosností na následujících stranách.

Nedovolené použití:

Ujistěte se, že při montáži nemůže dojít k nesprávnému zavěšení břemene z následujících příčin:

  • Směr tahu je zablokován
  • Směr tahu není v předepsané oblasti (obr. 4)
  • Vázací oko se opírá o hrany nebo náklad (obr. 5)

Vázací oko musí být otočeno ve směru tahu ještě před zavěšením – neotáčet pod zátěží!
Více informací naleznete v návodu k použití.
